 G610U00 ျဖစ္တဲ့အတြက္ သူအသုံးျပဳထားတဲ့CPU – Power ic ေတြက MTK chips ေတြကုိအသုံးျပဳထားပါတယ္ အဲလုိဖြဲ႔စည္းတည္ေဆာက္ထားတဲ့ပါတ္လမ္းမ်ိဳးမွာဆုိရင္ Touch မရတဲ့ျပစ္ခ်က္မ်ိဳးကုိျပဳျပင္ေတာ့မယ္ဆုိရင္ WIFI/BT FLASH ပုိင္းေတြကုိထည့္စဥ္းစားစရာမလုိပါဘူး ဘာေၾကာင့္လည္းဆုိေတာ့ Touch ic

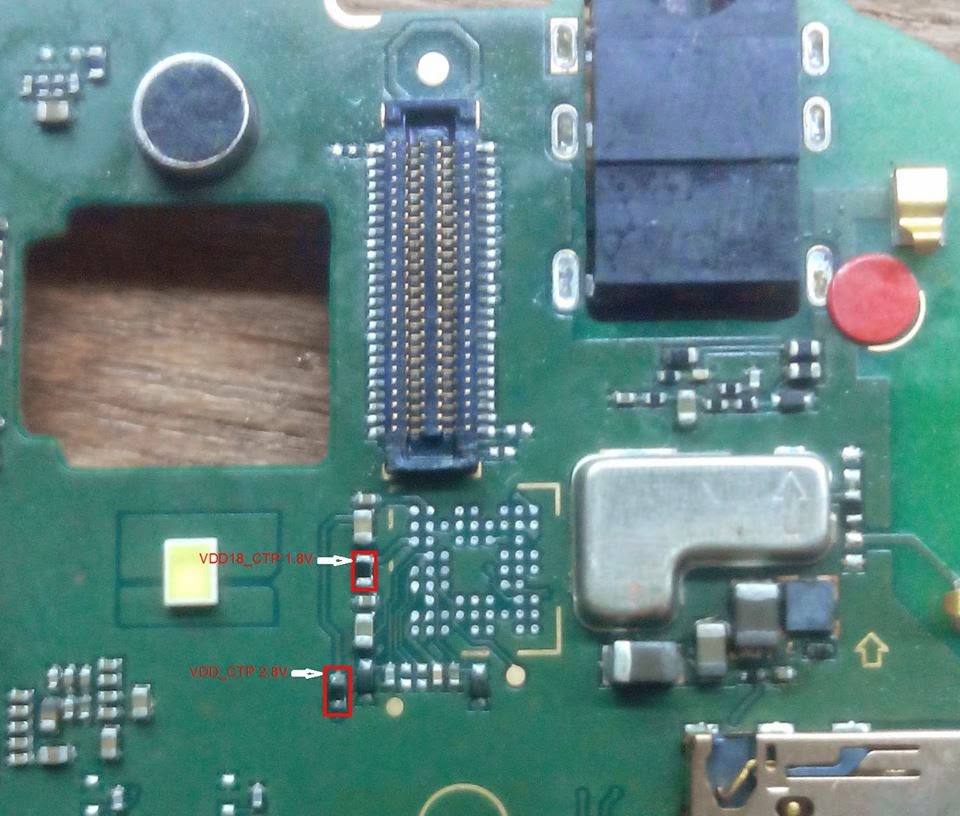

ကုိေပးသြင္းတဲ့ 1.8V & 2.8V လမ္းေၾကာင္းနွစ္ခုက power ic MT6320 ရဲ႔ pin no (N16_VDD_CTP 2.8V) ကေန Resister R1512 တစ္လုံးၾကားခံထားပီးေတာ့ Touch ic ရဲ႔ pin no (B9_VDDA) ကုိေပးသြင္းထားျပီးPin no(D16_VDD18_CTP 1.8V) က R1502 တစ္လုံးၾကားခံထားပီး Touch ic ရဲ႔ pin no (A7_VDDD) ကုိေပးသြင္းထားတာေတြ႔ရမွာပါ။
(၁) Touch ic သုိ႔ေပးသြင္းဗုိ႔ 1.8V 2.8V ရွိမရွိတုိင္းပါ သက္မွတ္ဗုိ႔မ်ားအသီးသီးရွိေနတယ္ဆုိရင္ Power ic ပုိင္းကလုပ္ေဆာင္ခ်က္မွန္ကန္ေနပီလုိ႔ ယူဆထားရပါမယ္။ တစ္ကယ္လုိ႔ သက္မွတ္ဗုိ႔ လမ္းေၾကာင္းနွစ္ခုက တစ္ခုေသာ္လည္းေကာင္း ႏွစ္ခုစလုံးေသာ္လည္းေကာင္း ဗုိ႔အားမ်ားေလွ်ာ့နည္းေနျခင္း မတည္ျငိမ္ျခင္း zero volt ျဖစ္ေနျခင္းမ်ား ရွိေနခဲ့ေသာ္ သက္မွတ္ဗုိ႔လမ္းေၾကာင္းေပၚရွိ Resister & Condenser ေတြေကာင္မေကာင္း ေအာက္ေျခခဲငုတ္မ်ားမိမမိ ပါတ္လမ္းမ်ားျပတ္ေတာက္ေနျခင္းရွိမရွိ စစ္ေဆးတုိင္းတာပါ အားလုံးေကာင္းေနတယ္ဆုိရင္ေတာ့Power ic MT6320 ကုိျပန္ပီး Rebel လုပ္ၾကည့္ပါ မရရင္ အသစ္တစ္လုံးလည္းလွယ္တပ္ဆင္ေပးပါ။ (အခုအလုံးကေတာ့ ဗုိ႔လမ္းေၾကာင္းႏွစ္ခုလုံးေပ်ာက္ေနတာပါ Power ic ေအာက္ေျခမွာေရ၀င္ထားပီး Touch ic ဗုိ႔မေရာက္တာပါ Power ic MT6320 ကုိျဖဳတ္ပီးေတာ့ ခဲမ်ားကုိေသခ်ာသန္႔ရွင္းေအာင္ လုပ္ပီးေတာ့ ျပန္တက္လုိက္ေတာ့ 1.8V / 2.8V ဗုိ႔လမ္းေၾကာင္းနွစ္ခုလုံးကပုံမွန္ျပန္လည္ေရာက္ရွိလာပါတယ္ စက္ကုိျပန္လည္တပ္ဆင္ပီးေတာ့ Touch ကုိစမ္းသပ္လုိက္ရင္ပဲ အားလုံးပုံမွန္ျပန္လည္ေကာင္းမြန္သြားပါတယ္။
(၂)သက္မွတ္ဗုိ႔မ်ားမွန္ကန္စြာေရာက္ရွိေနပီဆုိရင္ေတာ့ Touch ic ပုိင္းကုိစစ္ေဆးတုိင္းတာရပါမယ္Touch ic နဲ႔ Touch socket နဲ႔ဆက္သြယ္ထားတဲ့လမ္းေၾကာင္းေတြေကာင္းမေကာင္း ရွိသင့္တဲ့အုမ္းတန္ဖုိးမ်ားရွိမရွိ socket ငုတ္မ်ားနိမ့္က်ေနျခင္း သန္႔ရွင္းမႈရွိမရွိ ေအာက္ေျခငုတ္မ်ားသန္႔ရွင္းမႈနဲ႔ ခဲမ်ားမိမမိ စစ္ေဆးရပါမယ္ socket ငုတ္မ်ားနိမ့္က်ေနျခင္း ေၾကးျငိမ်ားရွိေနျခင္း ခဲမ်ားဟေနျခင္း လြတ္ေနျခင္းမ်ားရွိေနရင္လည္း data ဆုံးရႈံးမႈ႔မ်ားျဖစ္ေပၚပီး Touch မရနုိင္ပါဘူး အဲလုိအေျခအေနမ်ိဳးမွာ socket ကုိျဖဳတ္လဲလုိက္ရင္ ျပန္လည္ေကာင္းမြန္သြားမွာပါ။ socket မ်ားေကာင္းမြန္ေနတယ္ဆုိရင္ Touch ic ကုိ ျဖဳတ္ပီးျပန္တပ္ၾကည့္ပါ မရခဲ့ရင္ Touch ic ကုိအသစ္တစ္လုံးလည္းလွယ္တပ္ဆင္ပါ။ အခုရွင္းျပထားတဲ့အတုိင္းတစ္ဆင့္ျခင္းစဥ္းစားျပီးျပဳျပင္မယ္ဆုိရင္ေတာ့ မရနုိင္ဘူးဆုိတာမရွိနုိင္ေတာ့ဘူးေပါ့။ အားလုံးပဲေအာင္ျမင္နုိင္ၾကပါေစ။



Ref: :Win Maw
Thank You !
